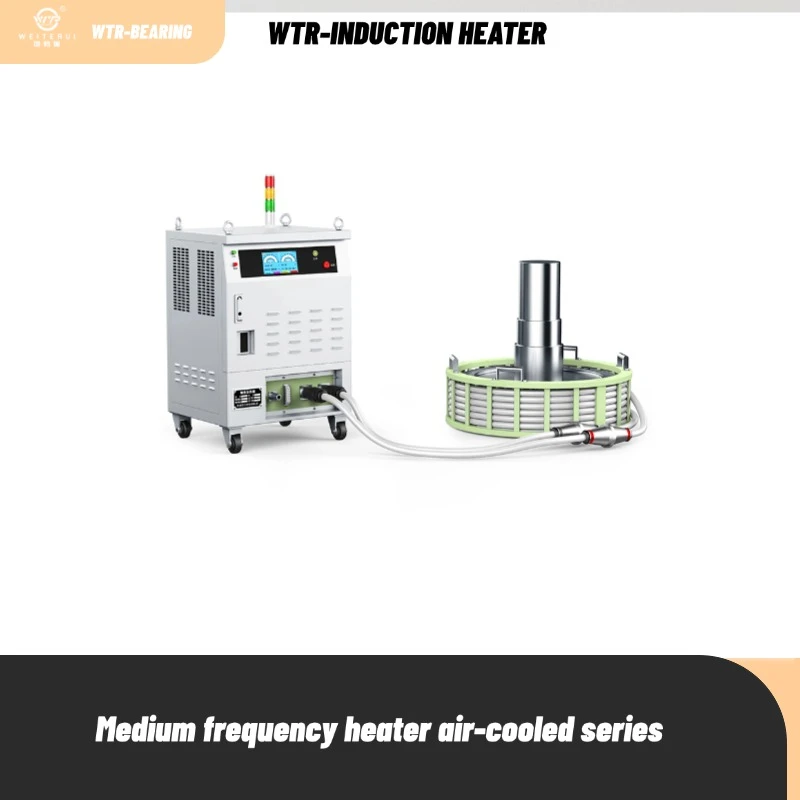

Mellomfrekvens induksjonsvarmer serien

Innføring av prinsippet om mellom- og høyfrekvent elektromagnetisk induksjonsoppvarming

Prinsippet om elektromagnetisk induksjon for å produsere høyfrekvent induksjonsvirvelstrøm varmeeffekt for å varme opp arbeidsstykket er i hovedsak en frekvensomformer med effektkontrollfunksjon. Varmekraft 50Hz strømfrekvens strømforsyning til 10 kHz eller høyere høyfrekvent strømforsyning, høyfrekvent strøm gjennom spolen for å produsere vekslende magnetfelt, når magnetfeltet gjennom det oppvarmede metallarbeidsstykket, den vekslende magnetiske linjen gjennom metallarbeidsstykket danner sløyfe, så i sitt tverrsnitt virvel, gjør den lokale oppvarming, og deretter oppnå formålet med industriell oppvarming.

Introduksjon til WTR IF induksjonsvarmer

WTR IF induksjonsvarmer er et avansert verktøy for installasjon og demontering av industrielt tilbehør i industritransmisjonsfeltet, som kan forbedre kvaliteten på installasjon eller vedlikehold. Det er raskt, enkelt og energieffektivt sammenlignet med konvensjonelle metoder. Kan brukes på følgende områder:

1.1 Vedlikehold av den elektromekaniske industrien:

Demontering og installasjon av stort mekanisk og elektrisk utstyr, for eksempel installasjon og demontering av lagerets indre hylse, gir, kjedehjul, motsatt hjul, kobling, koblingsaksel, balanseaksel, rullemotorrotor og andre store arbeidsstykker;

1.2 Petrokjemisk industri

Forvarming av petroleumsrørledninger, varmebelegg av rørledninger, oppvarming av oljelagringstanker, etc.;

1.3 forvarming før sveising, varmebehandling og hydrogenelimineringsbehandling

Rørforvarming før sveising, formforvarming, behandling av fjerning av rørhydrogen etter sveising, varmebehandling etter sveising for stålkonstruksjon, varmebehandling etter sveising for kjelens hoveddamprør

Tilpass til arbeidsforholdene og driften av en kort introduksjon

1. Termisk montering

Plasser først det tilpassede induksjonsverktøyet inne i oppvarmingsarbeidsstykket (for temperaturforskjell kan de interne og eksterne ringsensorene varmes opp samtidig); adsorber temperatursensoren til arbeidsstykkets indre ring, slå på vertsstrømforsyningen for å stille inn varmetemperaturen og start utstyret for oppvarming. Ingen temperatursensor brukes i tidsmodus.

2. Termisk demontering

Først av alt er hjelpematerialet og arbeidsstykket som skal demonteres på plass, deretter vikles isolasjonsteppet rundt arbeidsstykket, isolasjonsteppet vikles på isolasjonsteppet med induksjonskabel, temperatursensoren adsorberes ved kanten av arbeidsstykket. arbeidsstykke, still inn temperatur og tid, og start utstyret for oppvarming.(Ekstern kraft kreves for demontering)

3. Forvarm før sveising, og fjern hydrogen etter sveising

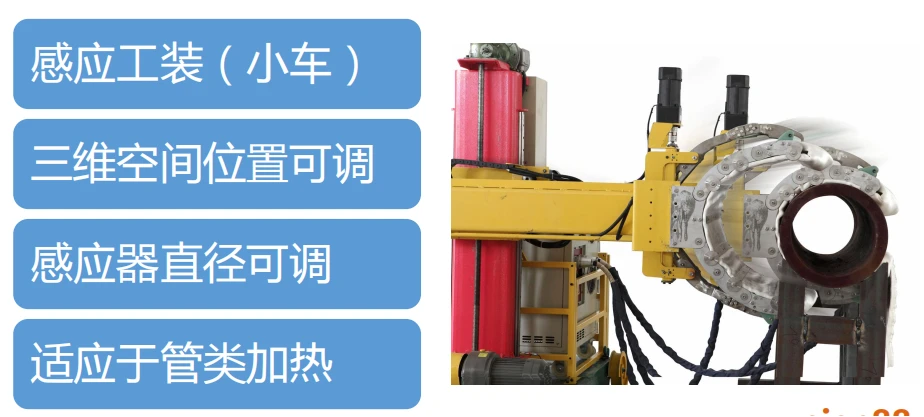

Spesialtilpasset induksjonsbil

Plasser tropen eller induksjonskjøretøyet i sveiseposisjon, fest tropen for å forhindre glidning, noe som resulterer i dårlig varmeeffekt; still oppvarmingstemperaturen, plasser sensoren i sveiseposisjon, start deretter utstyret, varme utstyret vil automatisk stoppe, fjern det relevante utstyret, sveiseoperasjon.

4. Forvarm rørledningen

Forvarm verktøy

Hvis det er et tilpasset verktøy, kan det plasseres direkte i forvarmingsposisjon. Hvis induksjonskabelen brukes, plasser først isolasjonsteppet på overflaten av arbeidsstykket, pakk deretter induksjonskabelen, og still inn temperaturen, plasser sensoren på ytterveggen av arbeidsstykket, start oppvarmingen og fullfør den automatiske avstengningen. .

Noen WTR IF viklingsvarmeparametere (større kraft kan tilpasses i henhold til arbeidsstykkeparametrene)

WTR IF induksjonsoppvarmingskarakteristikk og hovedtekniske indikatorer

WTR middels frekvens induksjonsvarmestrømforsyning er et energibesparende produkt av DSP + IGBT-struktur; produktet er IGBT-omformer og bruker DSP for full digital presis kontroll, sørg alltid for at IGBT fungerer i ZCS-tilstand (nullstrømbryter); full luftkjølingsstruktur reduserer krafttapet kraftig; ulike driftskontrollmoduser og innstilte funksjoner gjør det mulig for utstyret å passe prosesskravene til nesten alle anledninger til induksjonsoppvarming; Perfekte restriksjonsbeskyttelsestiltak gjør det mulig for utstyret å opprettholde kontinuerlig og sikker drift under ulike arbeidsforhold.

2) Strømforsyningen er fullstendig luftkjølt struktur, hovedmotoren, transformatoren og kondensatorgruppen er luftkjølt.

3) Luftkjølesensorer kan brukes i mange tilfeller; hele systemet krever ikke vann.

5) Uavbrutt driftsdesign: I tilfelle av rask kutting eller blinking av strømforsyningskretsen, eller utilsiktet beskyttelse, kan enheten automatisk diagnostisere og automatisk gå tilbake til normal driftstilstand (manuell omstart), for å unngå produksjonstap forårsaket av nedleggelse.

7) Utgangen til enheten er transformatorisolasjonstype, høy sikkerhet, i tråd med europeiske og amerikanske standarder.

9) Tidsinnstilt driftsfunksjon: med positiv timing og automatisk avstengingsfunksjon.

15) Enhetseffektivitet 75 %, effektfaktor 0.90 (forholdet mellom utgangseffekt og inngangseffekt til transformatorboksen ved 50 % merkeeffekt). De fleste magnetiske metallvarmestrømforsyninger kan være mer enn 75 % effektive.

16) Jordingssystemet for utstyret er trygt og pålitelig (inkludert utstyrets inngangs- og utgangslinjer, og kjøperen skal sørge for et pålitelig tilkoblingspunkt og pålitelig jording i strømfordelingsskapet). Utstyret har en komplett sikkerhets- og beskyttelsesfunksjon. Funksjon for registrering og visning av alarm- og beskyttelseshendelser: Enheten vil registrere alle alarm- og beskyttelseshendelser som oppstår under drift, som operatører kan se når som helst, noe som bidrar til utstyrsfeildiagnose og problemanalyse.

17) Isolasjonsgrad for varmekabel: Grad F.

Jordingssystemet for utstyr er trygt og pålitelig (inkludert utstyrs inngangs- og utgangslinje, kjøperen skal sørge for pålitelig tilkoblingspunkt og pålitelig jording i strømfordelingsskapet)

Innebygd utgangskrets (inkludert sensor / sensor / kabel, skjøtekabel / kobberrekke) isolasjonsmotstand online overvåking (valgfritt) funksjon (dvs. lekkasjedeteksjonsfunksjon), kan vise isolasjonsmotstandsverdien, kan stille inn isolasjonsmotstandsalarm / beskyttelsesverdi .

Opptak og visningsfunksjon for alarm- og beskyttelseshendelser: enheten vil registrere alle alarm- og beskyttelseshendelser som har oppstått under drift, operatører kan se når som helst, noe som er svært gunstig for utstyrsfeildiagnose og problemanalyse.
